مقدمه

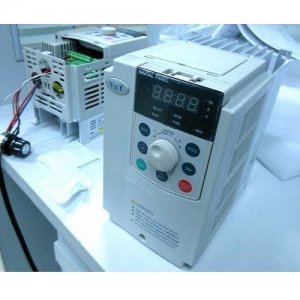

تعمیر انواع سروو درایو، در دنیای اتوماسیون صنعتی، سیستم‌های حرکتی دقیق نقش بسیار مهمی در کیفیت و دقت فرآیندها دارند. سروودرایوها به‌عنوان بخشی از این سیستم‌ها، وظیفه کنترل دقیق موقعیت، سرعت و گشتاور موتورهای سروو را بر عهده دارند. اما با گذشت زمان یا در اثر عوامل مختلف، سروودرایوها دچار خرابی می‌شوند و نیاز به تعمیر تخصصی پیدا می‌کنند.

در این مقاله، به‌صورت جامع و فنی، تعمیر انواع سروودرایو را از اصول پایه تا تکنیک‌های پیشرفته بررسی می‌کنیم. این متن برای تعمیرکاران، مهندسان برق و اتوماسیون، و همچنین صاحبان صنایع طراحی شده است.

بخش اول: آشنایی با سروودرایو

سروودرایو چیست؟

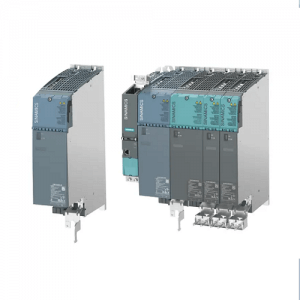

سروودرایو (Servo Drive) یا درایو کنترل موتور سروو، دستگاهی الکترونیکی است که دستورات موقعیت، سرعت یا گشتاور را از کنترلر دریافت کرده و سیگنال مناسب را به سرووموتور ارسال می‌کند تا حرکت دقیقی انجام شود. این سیستم‌ها در ماشین‌ابزار، دستگاه‌های CNC، رباتیک، بسته‌بندی، صنایع نساجی و چاپ بسیار رایج‌اند.

اجزای اصلی یک سروودرایو

• ماژول تغذیه
• واحد کنترل (پردازشگر فرمان)
• مدار تقویت‌کننده قدرت
• مدار فیدبک (از انکودر یا رزولور موتور)
• واحد حفاظتی

بخش دوم: انواع سروودرایو و تفاوت‌های آن‌ها

بر اساس برند:

• Yaskawa
• Delta
• Mitsubishi
• Siemens
• Allen-Bradley
• Lenze
• Panasonic
• Omron

بر اساس نوع کنترل:

1. آنالوگ (Analog Servo Drives): معمولاً برای سیستم‌های ساده‌تر استفاده می‌شود.
2. دیجیتال (Digital Servo Drives): دارای کنترل پیشرفته، امکانات تشخیصی و پورت‌های ارتباطی مختلف.

در اخر بر اساس نوع تغذیه:

• AC Servo Drives
• DC Servo Drives

بخش سوم: علائم خرابی در سروودرایوها

تشخیص زودهنگام علائم خرابی در سروودرایو می‌تواند از توقف ناگهانی سیستم و خسارات شدید جلوگیری کند. از جمله:

1. روشن نشدن درایو
2. صدای غیرطبیعی موتور
3. خطاهای مکرر در راه‌اندازی
4. عدم پاسخ‌دهی به فرمان موقعیت یا سرعت
5. نوسان در عملکرد موتور
6. پدیدار شدن ارور کد روی نمایشگر درایو
7. داغ شدن بیش از حد سروودرایو
8. خاموشی ناگهانی دستگاه حین کار

بخش چهارم: دلایل رایج خرابی سروودرایو

1. نوسانات برق و شوک الکتریکی
2. نفوذ گرد و غبار یا رطوبت
3. اتصالات ضعیف یا قطعی در کابل‌کشی
4. آسیب در ماژول IGBT یا ماسفت‌ها
5. خرابی برد کنترلی یا منبع تغذیه
6. اشکال در انکودر یا سیستم فیدبک
7. خطا در تنظیمات نرم‌افزاری یا پارامترها
8. خرابی خازن‌های الکترولیتی یا مقاوت‌های شنت

بخش پنجم: روش‌های تخصصی عیب‌یابی سروودرایو

۱. بررسی بصری

• سوختگی، سیاهی برد، ترک یا بادکردگی خازن‌ها
• بررسی لحیم‌کاری‌ها و اتصالات

۲. استفاده از مولتی‌متر و اسیلوسکوپ

• اندازه‌گیری ولتاژ تغذیه
• تست ماسفت‌ها، دیودها، IGBTها

۳. بررسی خطاهای روی نمایشگر

هر برند دارای کدهای خطای مخصوص است که راهنمای خوبی برای عیب‌یابی محسوب می‌شود.

۴. استفاده از نرم‌افزار برند

برای بررسی لاگ خطا، مقایسه پارامترها، تست عملکرد و ریست تنظیمات.

۵. تست فیدبک

بررسی سیگنال برگشتی انکودر یا رزولور برای اطمینان از سلامت سیستم بازخورد.

بخش ششم: مراحل تعمیر سخت‌افزاری سروودرایو

۱. تعمیر برد تغذیه

• تعویض فیوز یا رله آسیب‌دیده
• تست و تعویض خازن‌های معیوب
• بازسازی مدار تثبیت ولتاژ

۲. تعمیر مدار قدرت

• تست IGBTها یا ماسفت‌ها
• بررسی پل دیود
• تست مقاومت شنت

۳. تعمیر برد کنترل

• تست میکروکنترلر یا پردازشگر
• بررسی مدار PWM و تقویت‌کننده فرمان
• استفاده از پروگرامر برای بارگذاری مجدد فریم‌ور

۴. تعمیر فیدبک

• تعویض کانکتورهای معیوب
• اصلاح مدار فیدبک معیوب
• بررسی سیگنال انکودر با اسیلوسکوپ

بخش هفتم: تعمیرات نرم‌افزاری و پارامتری

• ریست تنظیمات کارخانه
• تنظیم مجدد پارامترهای گشتاور، سرعت، شتاب و دسی‌بل فیلترها
• بروزرسانی یا بارگذاری مجدد Firmware درایو
• تست عملکرد از طریق نرم‌افزار PC Interface

بخش هشتم: هزینه تعمیر سروودرایو

هزینه تعمیر وابسته به عوامل زیر است:

1. نوع و برند درایو (ژاپنی، تایوانی، اروپایی، چینی)
2. سطح خرابی (جزئی یا کامل)
3. نیاز به تعویض قطعات خاص یا کمیاب
4. تعمیر در محل یا کارگاه
5. وجود خطاهای نرم‌افزاری پیچیده

بخش نهم: نکات ایمنی در تعمیر سروودرایو

پیش از باز کردن دستگاه، برق ورودی را کامل قطع کنید.

از تجهیزات ESD برای جلوگیری از آسیب به آی‌سی‌ها استفاده کنید.

در هنگام تست درایو، از لامپ تست یا ترانس ایزوله استفاده کنید.

اطلاعات پارامترها را قبل از ریست یا تغییر، بک‌آپ بگیرید.

هنگام تعویض قطعات از نمونه‌های اصل و مطابق دیتاشیت استفاده کنید.

بخش دهم: ابزارها و تجهیزات مورد نیاز برای تعمیر سروودرایو

مولتی‌متر دیجیتال با قابلیت تست دیود

اسیلوسکوپ برای تحلیل سیگنال‌ها

هویه و هیتر مناسب برای لحیم‌کاری SMD

پروگرامر IC

نرم‌افزارهای مخصوص هر برند

منبع تغذیه متغیر و ایزوله

لامپ تست و واریاک

بخش یازدهم: نگهداری پیشگیرانه سروودرایو

برای افزایش عمر و جلوگیری از خرابی‌های مکرر:

• استفاده از فن و تهویه مناسب
• کنترل دما و رطوبت محیط
• بازدید دوره‌ای کابل‌ها و ترمینال‌ها
• تمیزکاری ماهیانه تابلوهای برق
• بررسی فن داخلی درایو
• حفظ فاصله سروودرایو از منابع نویز الکترومغناطیسی

بخش دوازدهم: مقایسه تعمیر و تعویض سروودرایو

فاکتور	تعمیر	تعویض
هزینه	پایین‌تر	بالاتر
زمان انجام	بیشتر	سریع‌تر
ریسک خرابی مجدد	وجود دارد	کمتر
نیاز به تخصص	بالا	متوسط
دسترسی به قطعه	گاهی سخت	کامل

در صورتی که سروودرایو بسیار قدیمی باشد یا قطعاتش در بازار موجود نباشد، تعویض ممکن است بهتر از تعمیر باشد.

بخش سیزدهم: نمونه‌های واقعی تعمیر سروودرایو

مورد ۱: تعمیر Yaskawa Servo Drive مدل SGDH

عیب: نمایش ارور A.510 (Overcurrent)
راه‌حل: تعویض IGBT، اصلاح مقاومت شنت و ری‌ست پارامترها

مورد ۲: تعمیر درایو Mitsubishi سری MR-J2S

عیب: توقف ناگهانی و ارور ۳۷ (Encoder Fault)
راه‌حل: تعویض کابل انکودر، تست فیدبک با اسیلوسکوپ و بازنویسی تنظیمات موتور

مورد ۳: تعمیر درایو دلتا سری ASD-A2

عیب: روشن نشدن درایو
راه‌حل: بررسی برد تغذیه، تعویض خازن باد کرده و تعمیر ولتاژ مرجع ۵V

بررسی کامل هزینه تعمیر سروودرایو

هزینه تعمیر سروودرایو به عوامل متعددی بستگی دارد و نمی‌توان قیمت ثابتی برای همه مدل‌ها و برندها در نظر گرفت. این هزینه بسته به شدت خرابی، مدل درایو، برند سازنده، کمیاب بودن قطعات و محل انجام تعمیر (کارگاه یا سایت مشتری) بسیار متغیر است.

یکی از مهم‌ترین عوامل، برند سروودرایو است. برندهایی مانند Yaskawa، Mitsubishi، Siemens یا Panasonic که قطعات اورجینال دارند و پیچیدگی بالاتری دارند، معمولاً هزینه تعمیر بالاتری نسبت به برندهایی مانند Delta، Omron یا Fatek دارند.

نوع خرابی نیز بسیار تعیین‌کننده است. اگر مشکل در منبع تغذیه یا مدار ساده باشد، هزینه کم است. اما خرابی‌هایی مثل سوختن IGBT، آسیب به برد کنترلی یا مشکل در فیدبک انکودر، نیاز به تخصص و زمان بیشتری دارد و طبیعتاً هزینه بالاتری در پی خواهد داشت.

تأمین قطعات یدکی نیز نقش زیادی در هزینه دارد. اگر قطعه مورد نیاز موجود باشد، هزینه به‌صرفه خواهد بود. اما برای مدل‌های قدیمی یا خاص که قطعه به‌سختی پیدا می‌شود، ممکن است قیمت به‌شدت افزایش یابد.

هزینه تعمیرات نرم‌افزاری مثل ریست پارامترها، آپدیت فریم‌ور یا رفع ارورهای تنظیمات، بسته به نوع برند و مشکل.

در مقابل، تعمیرات سخت‌افزاری پیچیده حتی بیشتر هزینه داشته باشد، به‌ویژه اگر نیاز به تعویض IGBT، برنامه‌ریزی دوباره MCU یا تعمیر برد اصلی وجود داشته باشد.

برخی از تعمیرکاران، برای عیب‌یابی اولیه حتی اگر منجر به تعمیر نشود، مبلغی تحت عنوان «هزینه بازدید یا کارشناسی» دریافت می‌کنند.

نکات مهم در تعمیر سروودرایو که حتماً باید رعایت شوند

تعمیر سروودرایو کاری بسیار تخصصی، حساس و دقیق است. هر اشتباه کوچکی در این فرایند ممکن است باعث آسیب بیشتر به دستگاه یا حتی خطر جانی برای تعمیرکار شود. به همین دلیل توجه به نکات زیر در هر مرحله از تعمیر، ضروری است.

اولین و مهم‌ترین نکته، قطع کامل برق ورودی قبل از باز کردن دستگاه است. سروودرایوها حتی پس از قطع برق ممکن است در خازن‌های داخلی خود ولتاژ خطرناک نگه دارند. بنابراین، باید چند دقیقه صبر کرد و سپس با استفاده از ولت‌متر، تخلیه کامل ولتاژ را بررسی کرد.

استفاده از تجهیزات ضدالکتریسیته ساکن (ESD) مثل دستبند آنتی‌استاتیک هنگام کار با بردهای الکترونیکی ضروری است. این کار از آسیب به آی‌سی‌ها و پردازنده‌های حساس جلوگیری می‌کند.

محیط کار باید تمیز، بدون گردوغبار و خشک باشد تا از ورود آلودگی به برد جلوگیری شود. رطوبت یا ذرات معلق می‌توانند در حین تعمیر باعث اتصال کوتاه شوند.

شناخت دقیق ساختار مدار و نقشه الکترونیکی درایو اهمیت زیادی دارد. تعمیر بدون آگاهی از مسیر سیگنال‌ها و نحوه عملکرد اجزا، می‌تواند باعث اشتباه در تعویض یا تست قطعه شود.

ادامه

در تست قطعات مانند ماسفت یا IGBT، باید از روش‌های اصولی تست با مولتی‌متر یا اسیلوسکوپ استفاده کرد. هر قطعه روش تست مخصوص به خود را دارد.

هنگام لحیم‌کاری قطعات SMD یا حساس باید از هیتر یا هویه با نوک مخصوص استفاده شود تا برد آسیب نبیند.

درایوهایی که ارور خاص نشان می‌دهند، قبل از هر کار باید از طریق نرم‌افزار مخصوص برند، کد خطا را بررسی کرد. بسیاری از خطاها نرم‌افزاری‌اند و نیازی به باز کردن دستگاه ندارند.

اگر نیاز به آپدیت فریم‌ور یا ریست تنظیمات کارخانه باشد، باید ابتدا از تمامی پارامترها بک‌آپ گرفته شود تا اطلاعات مهم از دست نرود.

در هنگام تست بعد از تعمیر، بهتر است از لامپ تست یا ترانس ایزوله استفاده شود تا اگر ایرادی باقی مانده، آسیبی به تجهیزات یا اپراتور وارد نشود.

نتیجه‌گیری

سروودرایوها جزء حیاتی در سیستم‌های اتوماسیون هستند و خرابی آن‌ها می‌تواند باعث توقف کامل خط تولید شود. تعمیر این تجهیزات نیازمند دانش عمیق در الکترونیک قدرت، کنترل صنعتی و برنامه‌نویسی پارامتری است.

در این مقاله تلاش شد با بررسی کامل ساختار سروودرایو، علائم خرابی، روش‌های عیب‌یابی، نحوه تعمیر سخت‌افزاری و نرم‌افزاری، ابزارهای موردنیاز و نکات ایمنی، یک راهنمای جامع برای تعمیر انواع سروودرایو ارائه شود.

اگر نگهداری دوره‌ای، انتخاب قطعات باکیفیت و استفاده از تکنسین‌های متخصص را جدی بگیریم، می‌توان عملکرد بهینه و طول عمر بالایی از این تجهیزات انتظار داشت.
