مقدمه
تعمیر انواع PLC. پی ال سی یا کنترل‌کننده منطقی قابل برنامه‌ریزی، یکی از عناصر کلیدی در سیستم‌های اتوماسیون صنعتی است که وظیفه کنترل ماشین‌آلات، خطوط تولید، و فرآیندهای صنعتی را بر عهده دارد. خرابی در PLC می‌تواند باعث توقف کامل یک خط تولید شود، به همین دلیل شناخت روش‌های تعمیر PLC از اهمیت بالایی برخوردار است.
در این متن، به صورت گام‌به‌گام با انواع PLC، علائم خرابی، دلایل رایج بروز مشکل، و روش‌های تخصصی تعمیر PLC آشنا می‌شویم.
بخش اول: آشنایی با PLC و انواع آن
PLC چیست؟
PLC مخفف Programmable Logic Controller است. این دستگاه یک رایانه صنعتی است که برای کنترل فرآیندها و ماشین‌آلات صنعتی با استفاده از منطق برنامه‌ریزی‌شده طراحی شده است.
اجزای اصلی PLC
پردازنده (CPU): مغز PLC که تصمیمات منطقی را بر اساس برنامه گرفته و اجرا می‌کند.
حافظه: محل ذخیره برنامه‌ها و داده‌ها.
ورودی‌ها و خروجی‌ها (I/O): رابط بین PLC و تجهیزات فیزیکی.
منبع تغذیه: برق مورد نیاز دستگاه را تأمین می‌کند.
ماژول‌های ارتباطی: برای اتصال به شبکه یا سایر کنترلرها.

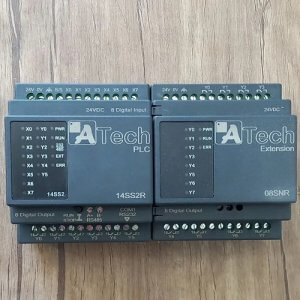

انواع PLC بر اساس ساختار
- PLC ماژولار: قابل توسعه، مخصوص پروژه‌های بزرگ.
- PLC کامپکت: یکپارچه، مناسب برای پروژه‌های کوچک.
- PLC راداری/توزیعی: برای شبکه‌های گسترده با کنترلرهای مختلف.
برندهای معروف PLC
Siemens
Mitsubishi
Allen Bradley
Omron
Delta
Schneider Electric
بخش دوم: خرابی‌های رایج در PLC
علائم خرابی در PLC
عدم پاسخ‌گویی به ورودی‌ها یا خروجی‌ها
ریست شدن مکرر PLC
عدم برقراری ارتباط با کامپیوتر یا HMI
خطاهای نرم‌افزاری یا ارور کدها
گرم شدن بیش از حد دستگاه
روشن نشدن چراغ‌های وضعیت
دلایل اصلی بروز مشکل در PLC
- نوسانات برق
- آسیب فیزیکی
- نفوذ رطوبت و گردوغبار
- نقص در برنامه‌نویسی یا کرش نرم‌افزار
- اتصالات ناقص یا قطع‌شده
- خرابی در ماژول‌های I/O یا CPU
بخش سوم: روش‌های عیب‌یابی PLC
-
بررسی اولیه
بررسی چراغ‌های LED وضعیت
چک کردن کابل‌ها و اتصالات
بازبینی شرایط محیطی (گرما، رطوبت، گردوغبار)
-
استفاده از نرم‌افزار مخصوص هر برند
با نرم‌افزارهای برندهای مختلف مثل TIA Portal برای Siemens یا GX Developer برای Mitsubishi می‌توان به راحتی:
برنامه فعلی را مشاهده کرد
خطاها و ارورها را شناسایی کرد
تست ورودی‌ها و خروجی‌ها انجام داد
-
بررسی ماژول‌ها
تست عملکرد ماژول‌های ورودی و خروجی
تعویض ماژول‌های مشکوک به خرابی
استفاده از مولتی‌متر یا اسیلوسکوپ برای تست سیگنال
بخش چهارم: تعمیرات سخت‌افزاری PLC
تعمیر منبع تغذیه
بررسی ولتاژ خروجی با مولتی‌متر
تعویض خازن‌های باد کرده یا معیوب
بررسی فیوز و سوکت‌های برق
تعمیر CPU و برد اصلی
بررسی بصری برد برای پیدا کردن آثار سوختگی یا ترک‌خوردگی
تست چیپ‌ها و رگولاتورها
استفاده از هیتر برای تعویض ICهای خراب
تعمیر ماژول I/O
تست پایه‌های ماژول با مولتی‌متر
تعویض ترانزیستور یا اپتوکوپلر معیوب
بررسی مقاومت و دیودهای محافظ
بخش پنجم: تعمیرات نرم‌افزاری PLC
بازنویسی یا بازیابی برنامه
گاهی خرابی ناشی از خطای برنامه‌نویسی است و باید:
برنامه جدید نوشته شود
یا نسخه پشتیبان بازیابی گردد
آپدیت یا ری‌استور Firmware
در مواردی، فریم‌ور PLC دچار مشکل می‌شود و باید با استفاده از نرم‌افزار رسمی به‌روزرسانی یا مجدداً نصب شود.
رفع ارورهای ارتباطی
بررسی تنظیمات پورت و سرعت ارتباط
آپدیت درایور USB یا سریال
استفاده از کابل‌های سالم
بخش ششم: ابزارهای مورد نیاز برای تعمیر PLC
مولتی‌متر دیجیتال
هیتر یا هویه باد گرم
منبع تغذیه قابل تنظیم
کابل ارتباطی PLC
نرم‌افزارهای تخصصی برنامه‌نویسی و عیب‌یابی
اسیلوسکوپ (برای تست دقیق‌تر)
بخش هفتم: نکات ایمنی در تعمیر PLC
همیشه قبل از باز کردن دستگاه، برق را قطع کنید.
از دستکش ضدالکتریسیته ساکن استفاده کنید.
هنگام تعویض قطعات از ابزارهای مناسب استفاده شود.
حتماً دفترچه راهنمای برند موردنظر را مطالعه کنید.
بخش هشتم: مقایسه بین تعمیر و تعویض PLC
فاکتور تعمیر تعویض
هزینه پایین‌تر بالاتر
زمان بیشتر کمتر
نیاز به تخصص بالا متوسط
ریسک بیشتر کمتر
در صورتی که خرابی شدید باشد یا دستگاه قدیمی باشد، تعویض گزینه بهتری است.
بخش نهم: نمونه‌های واقعی تعمیر PLC
مثال ۱: خرابی CPU در PLC Siemens S7-1200
علت: نوسان برق باعث سوختن رگولاتور داخلی شده بود.
راه‌حل: تعویض رگولاتور و تست کامل CPU بعد از تعمیر.
مثال ۲: عملکرد ناقص ورودی‌ها در PLC Omron
علت: اپتوکوپلر ماژول ورودی معیوب بود.
راه‌حل: تعویض اپتوکوپلر و تست مجدد ورودی‌ها.
بخش دهم: توصیه‌هایی برای افزایش عمر PLC
- استفاده از محافظ ولتاژ
- تمیز نگه داشتن تابلو برق
- به‌روزرسانی برنامه‌ها و فریم‌ور
- اجرای منظم برنامه‌های نگهداری پیشگیرانه
- استفاده از تجهیزات خنک‌کننده در محیط‌های گرم
بررسی کامل هزینه تعمیر انواع PLC
هزینه تعمیر PLC بسته به نوع خرابی، برند دستگاه، پیچیدگی ساختار داخلی و میزان آسیب متفاوت است. در واقع نمی‌توان یک نرخ ثابت برای همه انواع PLC مشخص کرد، اما می‌توان عوامل تأثیرگذار بر هزینه‌ها را به‌طور دقیق بررسی کرد.
اولین عامل تعیین‌کننده، برند PLC است. مثلاً هزینه تعمیر یک PLC از برند زیمنس یا آلن بردلی که قطعات گران‌تری دارند، معمولاً بیشتر از برندهایی مانند دلتا یا فتک است. دلیل این تفاوت، قیمت بالاتر قطعات یدکی و پیچیدگی ساختار این برندهاست.
نوع خرابی نیز بسیار مؤثر است. اگر مشکل ساده‌ای مانند خرابی فیوز، اپتوکوپلر یا خازن باشد، هزینه تعمیر ممکن است تنها شامل اجرت جزئی و قیمت قطعه‌ای ارزان شود. اما در مواردی که CPU یا برد اصلی آسیب دیده باشد، تعمیر به‌صرفه نبوده و هزینه ممکن است تا چند میلیون تومان برسد.
تعمیرات نرم‌افزاری مثل اصلاح برنامه، رفع ارورهای ارتباطی یا آپدیت فریم‌ور معمولاً هزینه کمتری نسبت به تعمیر سخت‌افزاری دارند. اما اگر برنامه اصلی PLC پاک شده باشد و نسخه پشتیبان هم وجود نداشته باشد، هزینه برنامه‌نویسی مجدد ممکن است قابل‌توجه باشد.
در دسترس بودن قطعه یدکی نیز در قیمت تعمیرات تأثیر دارد. اگر قطعه مورد نظر به‌راحتی در بازار پیدا شود، هزینه پایین‌تر خواهد بود. اما برای PLCهای قدیمی یا خاص، تهیه قطعه دشوارتر بوده و قیمت به‌مراتب بیشتر می‌شود.
محل انجام تعمیر نیز تعیین‌کننده است. اگر تعمیر در محل کارخانه یا سایت صنعتی انجام شود، هزینه ایاب‌وذهاب، زمان حضور مهندس و گاهی هزینه‌های جانبی مانند هزینه حمل تجهیزات نیز به مبلغ نهایی اضافه می‌شود.
گاهی نیز هزینه صرفاً شامل عیب‌یابی تخصصی است، حتی اگر تصمیم به تعمیر گرفته نشود. در این صورت، برخی تعمیرکاران برای تشخیص دقیق مشکل، مبلغی به‌عنوان «حق بازدید» دریافت می‌کنند که معمولاً بین ۲۰۰ تا ۵۰۰ هزار تومان متغیر است.
بهترین راه مدیریت هزینه‌ها، نگهداری پیشگیرانه، تهیه نسخه پشتیبان از برنامه‌ها، استفاده از محافظ برق، و انتخاب تکنسین‌های مجرب و مجاز برای تعمیر است. استفاده از قطعات اصل نیز از تعمیرات مجدد و هزینه‌های مضاعف در آینده جلوگیری می‌کند.
نکات مهم و کلیدی در نگهداری PLC
نگهداری صحیح از PLC یکی از مهم‌ترین عوامل افزایش طول عمر، جلوگیری از خرابی‌های ناگهانی و حفظ کارایی سیستم‌های اتوماسیون صنعتی است. با رعایت چند نکته ساده اما حیاتی می‌توان عملکرد مطمئن و پیوسته دستگاه را تضمین کرد.
اولین نکته، کنترل دمای محیط نصب است. PLCها باید در محیطی با دمای کنترل‌شده و تهویه مناسب نصب شوند. گرمای بیش‌ازحد باعث آسیب به بردهای الکترونیکی، کاهش عمر خازن‌ها و حتی سوختن CPU می‌شود.
دوم، محافظت در برابر نوسانات برق است. استفاده از محافظ ولتاژ، UPS و فیلترهای EMI برای جلوگیری از آسیب ناشی از نوسانات ناگهانی، بسیار ضروری است.
نظافت دوره‌ای تابلو برق نیز اهمیت زیادی دارد. گردوغبار، رطوبت، حشرات یا حتی فضولات جوندگان می‌توانند باعث اتصال کوتاه یا کاهش رسانایی در بردهای PLC شوند. استفاده از فیلتر و تهویه مناسب برای تابلو کمک بزرگی است.
سوم، بررسی منظم اتصالات سیم‌ها و ترمینال‌ها است. لرزش‌ها یا حرارت بالا ممکن است باعث شل شدن اتصالات شود که این خود منجر به قطع ارتباط یا جرقه‌زدن خواهد شد.
به‌روزرسانی نرم‌افزار و فریم‌ور PLC طبق توصیه سازنده، باعث پایداری بیشتر سیستم می‌شود و در برخی موارد، باگ‌های نرم‌افزاری رفع می‌گردد.
تهیه نسخه پشتیبان از برنامه‌ها و نگهداری آن‌ها در محل امن، بسیار مهم است. در صورت خرابی یا تعویض CPU، داشتن بک‌آپ باعث کاهش زمان توقف خط تولید می‌شود.
آموزش اپراتورها و تعمیرکاران نیز جزو نگهداری حرفه‌ای محسوب می‌شود. وقتی کاربران سیستم با نحوه عملکرد PLC آشنا باشند، از بروز خطاهای انسانی جلوگیری می‌شود.
انجام بازرسی‌های دوره‌ای ماهانه یا فصلی به‌منظور شناسایی زودهنگام مشکلات احتمالی مانند داغ شدن قطعات یا کارکرد نامنظم ماژول‌ها، یک اقدام پیشگیرانه مؤثر است.
در نهایت، استفاده از قطعات یدکی اورجینال، جایگزینی قطعات فرسوده در زمان مناسب، مستندسازی تعمیرات و سرویس‌ها، و نگهداری در محیط خشک و عاری از میدان مغناطیسی شدید، از جمله توصیه‌های ضروری برای حفظ سلامت PLC در بلندمدت است.
نتیجه‌گیری
تعمیر PLC یک کار تخصصی و دقیق است که نیاز به شناخت کامل ساختار سخت‌افزاری و نرم‌افزاری دستگاه دارد. در این مقاله سعی شد با بررسی انواع PLC، دلایل خرابی، روش‌های عیب‌یابی، ابزارها و نمونه‌های عملی، یک دید کامل و کاربردی نسبت به این حوزه ارائه گردد. با رعایت نکات فنی و استفاده از تجهیزات استاندارد، می‌توان عمر مفید سیستم‌های PLC را به میزان زیادی افزایش داد و از توقفات ناخواسته خطوط تولید جلوگیری کرد.
