برنامهنویسی PLC چیست
برنامه نویسی پی ال سی، پیالسی (PLC) یا کنترلکننده منطقی برنامهپذیر، یک دستگاه سختافزاری است که برای اتوماسیون صنعتی طراحی شده و وظیفه کنترل فرآیندهای خودکار را بر عهده دارد. برنامهنویسی PLC یعنی نوشتن دستوراتی که رفتار دستگاه را در واکنش به ورودیها کنترل و خروجیهای خاصی را تولید کند.
برخلاف کامپیوترهای معمولی، PLC در محیطهای صنعتی کار میکند، به همین دلیل باید مقاوم باشد، پاسخ سریع دهد و به سادگی بتوان آن را برنامهریزی و عیبیابی کرد. برنامهنویسی PLC اساس کار اتوماسیون در صنایع مختلف مانند تولید خودرو، کارخانههای مواد غذایی، سیستمهای حمل و نقل و حتی خانههای هوشمند است.
اهمیت برنامهنویسی PLC در صنعت
امروزه بهرهوری و کیفیت صنایع به شدت وابسته به سیستمهای اتوماسیون است و در این حوزه PLC ها نقش کلیدی دارند. آنها جایگزین میلیاردها رله و تایمر و جعبههای کنترل دستی شدهاند و با یک برنامهنویسی حساب شده میتوان فرآیندهای پیچیدهای ایجاد کرد که:
– خطاهای انسانی را به حداقل میرسانند
– باعث افزایش کیفیت محصول میشوند
– هزینههای نیروی انسانی را کاهش میدهند
– امکان بهروزرسانی و تغییر فرآیندها به سادگی فراهم میکنند
برنامهنویسی صحیح PLC عامل موفقیت هر پروژه اتوماسیونی است که میتواند در مقابل خرابیهای احتمالی و مشکلات بهرهبرداری، ایمنی و کیفیت را تضمین کند.

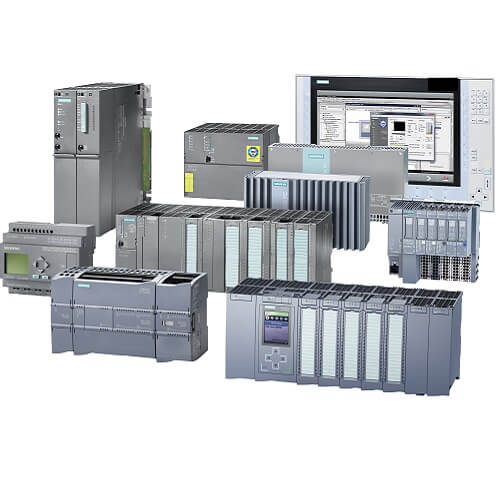

انواع PLC و کاربردهای آن
PLC ها از نظر ابعاد، توان پردازشی، تعداد ورودی و خروجی، و امکانات متفاوتاند. برخی برندها معروف عبارتند از:
– زیمنس (Siemens)
– فاتک (Fatek)
– اشنایدر الکتریک (Schneider Electric)
– امرن (Omron)
– آلِن برادلی (Allen-Bradley)
هر مدل برای مقاصد خاصی طراحی شده است؛ از PLCهای کوچک ارزان قیمت که برای کنترل ماشینآلات ساده استفاده میشوند تا مدلهای پیشرفته که هزاران ورودی و خروجی دارند و قدرت پردازش پیچیده دارند.
برنامهنویسی هر مدل نیاز به شناخت مجموعه دستورات مرتبط با آن دارد.
اصول و مفاهیم پایه برنامه نویسی PLC
برای شروع برنامهنویسی، باید با تعدادی مفهوم اساسی آشنا بود:
– I/O (ورودیها و خروجیها)
ورودیها سنسورها و کلیدها هستند که اطلاعات فرآیند را به PLC میدهند. خروجیها فرمانهایی هستند که پس از پردازش به عملگرها ارسال میشوند.
– اسکن سیکل (Scan Cycle)
PLC با فرکانس مشخصی، وضعیت ورودیها را میخواند، برنامه را اجرا میکند و سپس خروجیها را بروزرسانی میکند. این سیکل به طور پیوسته تکرار میشود.
– حافظه و رجیسترها
شامل فضای ذخیرهسازی برای دادهها، متغیرها و دستورات است.
– منطق کنترل
مجموعهای از دستورات شرطی، تایمرها، کانترها و محاسبات برای تصمیمگیری.
زبانهای برنامهنویسی PLC
بر اساس استاندارد IEC 61131-3، پنج زبان برنامهنویسی استاندارد برای PLC وجود دارد که هر کدام برای کاربرد خاصی مناسب است:
– Ladder Diagram (LD)
زبان محبوب و گرافیکی که شبیه شماتیک برق صنعتی است. استفاده از رلهها و کنتاکتورها را شبیهسازی میکند و برای تکنسینها بسیار مبتدی و قابل فهم است.
– Function Block Diagram (FBD)
زبان گرافیکی برای نمایش عملکردها با بلوکهای عملکرد، مناسب برای فرآیندهای منطقی و ریاضیاتی پیچیده.
– Structured Text (ST)
زبان متنی شبیه زبانهای برنامهنویسی سطح بالا مانند Pascal یا C که برنامهنویسی پیچیده را ممکن میسازد.
– Instruction List (IL)
یک زبان برنامهنویسی متنی سبک و شبیه زبان اسمبلی که بیشتر برای اجرای دستورات ساده استفاده میشود (امروزه کمتر رایج است).
– Sequential Function Chart (SFC)
یک زبان گرافیکی برای مدل کردن مراحل متوالی و چرخهای فرآیندها.
هر زبان مزایا و کاربردهای خاص خود را دارد و معمولا در صنعت Ladder Diagram بیشترین استفاده را دارد.
ساختار برنامههای PLC
یک برنامه PLC معمولاً از بخشهای زیر تشکیل شده است:
– برنامه اصلی (Main Program)
شامل بلوکهای کنترلی اصلی و فرماندهی کلی سیستم است.
– زیربرنامهها (Subroutines)
برنامههای کوچکتر که قابلیت فراخوانی در برنامه اصلی را دارند و منطق پیچیده را تقسیمبندی میکنند.
– تابعها (Functions)
قطعات برنامهریزی شده برای انجام عملیات خاص، مثل محاسبات ریاضی یا کنترل تایمر.
– پیکربندی سختافزاری
نرمافزارهای برنامهنویسی به غالب محیطهایی مانند TIA Portal (زیمنس) اجازه میدهند سختافزار را تعریف کرده و ترتیب I/O را مشخص کنند.
نکات کلیدی در نوشتن برنامه PLC
برای نوشتن برنامهای قابل اعتماد و استاندارد باید این نکات رعایت شود:
– خوانایی و سادگی برنامه
برنامه باید طوری نوشته شود که بلافاصله قابل فهم باشد و اطلاعات لازم را به خواننده منتقل کند.
– مستندسازی و کامنتگذاری
کدها باید با توضیحات مناسب همراه باشد تا سایر برنامهنویسان یا تیمهای نگهداری بتوانند آنها را بفهمند و تغییر دهند.
– نکات ایمنی
باید شرایط اضطراری و ایمنی پیشبینی شده باشد و مثلا در مواقع خطر خروجیها به حالت امن برگردند.
– استفاده بهینه از منابع
برای جلوگیری از اشغال حافظه بیش از حد، برنامهنویسی بهینه و استفاده هدفمند از متغیرها توصیه میشود.
مثالهای کاربردی از برنامهنویسی PLC
برای فهم بهتر، چند نمونه کاربرد در زمینههای مختلف اشاره میشود:
– کنترل نوار نقاله
با استفاده از تایمر و شمارنده، برنامهای نوشته میشود که در صورت رسیدن کالا به انتهای خط لایه، نوار نقاله متوقف شود یا سرعت آن تنظیم شود.
– سیستم روشنایی هوشمند
برنامهای که با دریافت ورودی سنسور نور و حضور، روشنایی را کنترل کند و در مصرف انرژی صرفهجویی دهد.
– فرآیند بستهبندی
توالی کنترل شده توسط SFC که مراحل باز شدن درب، پرکردن، بسته شدن و خروج محصول را کنترل میکند.
این مثالها را میتوان در تمامی زبانهای برنامهنویسی PLC توسعه داد.
نکات پیشرفته در برنامهنویسی PLC
بعد از مهارت در اصول میتوان به موارد پیشرفته پرداخت:
– ارتباطات شبکهای PLC
امروزه PLC ها معمولاً در شبکههایی مانند Ethernet/IP یا Modbus ارتباط دارند و امکان انتقال داده و هماهنگی سیستمهای بزرگتر را فراهم میکنند.
– کنترل PID و فرآیندهای آنالوگ
برای کنترل دقیق فرآیندهای دما، فشار و جریان از الگوریتمهای PID استفاده میشود که در برنامه PLC پیادهسازی میشوند.
– برنامهنویسی رویداد محور
بجای اجرای پیوسته برنامه، فرمانها تنها در شرایط خاص اجرا شوند تا مصرف منابع کاهش یابد.
– شبیهسازی و تست نرمافزاری
ابزارهای شبیهسازی به شما امکان تست برنامه بدون اتصال به سختافزار را میدهد که باعث کاهش خطاها و افزایش کیفیت برنامه میشود.
بهترین نرمافزارهای برنامهنویسی PLC
برخی از نرمافزارهای محبوب برنامهنویسی بسته به برند و زبان برنامه:
– TIA Portal (زیمنس)
یک محیط جامع برای برنامهنویسی و پیکربندی پروژههای زیمنس.
– Fatek WinProLadder
برای برنامهنویسی PLC های فاتک با زبان Ladder.
– RSLogix 5000 / Studio 5000
نرمافزار شرکت Allen-Bradley.
– CX-Programmer (اومن)
برای PLC های Omron.
– Codesys
یک پلتفرم متنباز چند برند که زبانهای IEC را پشتیبانی میکند.
چالش ها و نکات مهم عملی
– آشنایی با سختافزار محل نصب و قابلیتهای PLC قبل از برنامهنویسی
– بررسی دقیق نقشههای برق و مدارهای کنترلی قبل از راهاندازی
– محافظت در برابر نویزهای الکتریکی و رعایت استانداردهای صنعت برق
– ذخیره نسخه پشتیبان از برنامه و مستندات کامل پروژه
– یادگیری اصول عیبیابی برای تشخیص سریع مشکلات
نتیجهگیری
برنامهنویسی PLC یکی از ستونهای اصلی اتوماسیون صنعتی است که به دانش برنامهنویسی، سختافزار، و فرآیندهای صنعتی نیاز دارد. تسلط بر زبانهای برنامهنویسی، شناخت دقیق سیستم، و رعایت استانداردهای حرفهای تضمینکننده موفقیت در اجرای پروژههای اتوماسیون هستند. با پیشرفت فناوری، PLC ها نیز به سمت انعطافپذیری بیشتر، ارتباطات وسیعتر و پیادهسازی کنترلهای پیچیدهتر سوق یافتهاند و یادگیری عمیق برنامهنویسی آنها میتواند فرصتهای شغلی و فنی زیادی ایجاد کند.
